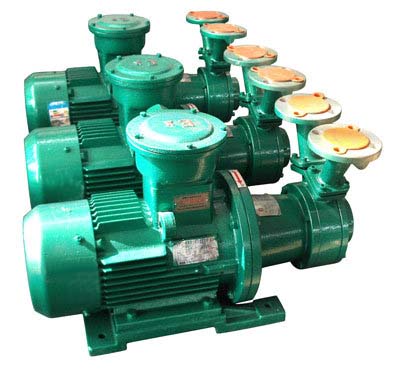

MT-W磁力旋涡泵

MT-W磁力旋涡泵
MT-W磁力旋涡泵概述
MT-W型磁力驱动旋涡泵(简称磁力旋涡泵)是将永磁联轴器的工作原理应用于离心泵的新产品,设计合理、工艺先进、具有全密封、无泄漏、低流量、高扬程、耐腐蚀的特点,其性能达到国外同类产品的先进水平。磁力泵以静密封取代动密封,使泵的过流部件处于完全密封状态,彻底解决了其它泵机械密封无法避免的跑、冒、滴之弊病。磁力泵选用耐腐蚀、高强度的工程塑料、刚玉陶瓷,不锈钢等作为制造材料,因此它具有良好的抗腐蚀性能,并可以使被输送介质免受污染。
磁力旋涡泵(也称涡流泵)是一种叶片泵。主要由叶轮、泵体和泵盖组成。叶轮是一个圆盘,圆周上的叶片呈放射状均匀排列。泵体和叶轮间形成环形流道,吸入口和排出口均在叶轮的外圆周处。吸入口与排出口之间有隔板,由此将吸入口和排出口隔离开。我们将泵内的液体分为两部分:叶片间的液体和流道内的液体。当叶轮旋转时,在离心力的作用下,叶轮内液体的圆周速度大于流道内液体的圆周速度,故形成 “环形流动”。又由于自吸入口至排出口液体跟着叶轮前进,这两种运动的合成结果,就使液体产生与叶轮转向相同的“纵向旋涡”。因而得到旋涡泵之名。需要特别指出的是,液体质点在泵体流道内的圆周速度小于叶轮的圆周速度。在纵向旋涡过程中,液体质点多次进入叶轮叶片间,通过叶轮叶片把能量传递给流道内的液体质点。液体质点每经过一次叶片,就获得一次能量。这也是相同叶轮外径情况下,旋涡泵比其它叶片泵扬程高的原因。并不是所有液体质点都通过叶轮,随着流量的增加,“环形流动”减弱。当流量为零时,“环形流动”最强,扬程最高。由于流道内液体是通过液体撞击而传递能量。

磁力旋涡泵特点
1.高扬程.小流量.比转数一般小于40
2.结构简单.体积小.重量轻
3.具有自润滑回路.减小叶轮径向力
4.采用悬臂叶片.减小叶轮径向力
5.随输送介质黏度增加,泵的效率急剧下降,因而介质度应不大于5×10-6 M3 S。

磁力旋涡泵型号意义
例如:MT-W20-65
   MT-W——磁力驱动旋涡泵
   20   ——泵进出口直径(mm)
   65   ——工作扬程(m)

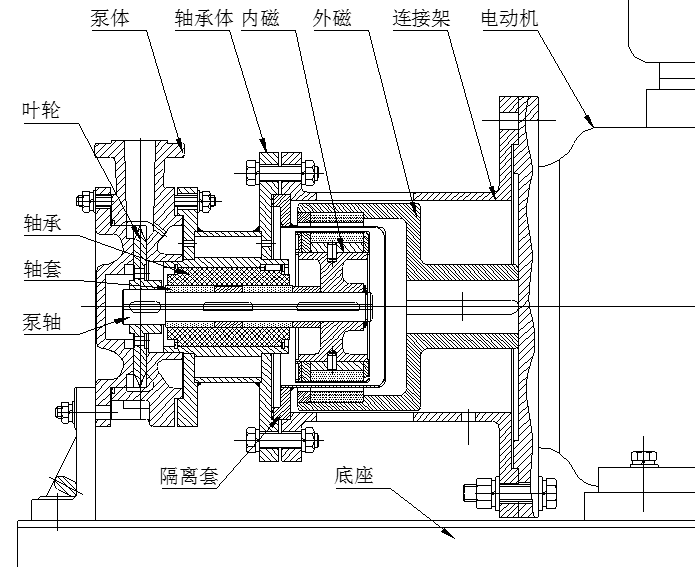

磁力旋涡泵结构示意图




型 号

口径

流量
(m3/h)

扬程
(m)

电机
功率
(kw)

电压
(v)

材质

进口
(mm)

出口
(mm)

MT-W20-20

20

20

0.72

20

0.75

380

不锈钢

MT-W20-40

20

20

0.75

40

1.1

380

不锈钢

MT-W20-65

20

20

0.72

65

2.2

380

不锈钢

MT-W25-25

25

25

1.44

25

1.1

380

不锈钢

MT-W25-40

25

25

1.44

40

5

380

不锈钢

MT-W25-75

25

25

1.44

75

4

380

不锈钢

MT-W32-30

32

32

2.88

30

2.2

380

不锈钢

MT-W32-50

32

32

2.88

50

3

380

不锈钢

MT-W32-75

32

32

2.88

75

7.5

380

不锈钢

MT-W32-120

32

32

2.88

120

11

380

不锈钢

MT-W40-40

40

40

5.4

40

4

380

不锈钢

MT-W40-90

40

40

5.4

90

11

380

不锈钢

MT-W50-45

50

50

9

45

7.5

380

不锈钢

MT-W65-50

65

65

14.4

50

15

380

不锈钢


注:表中每个型号都可配防爆电机

磁力旋涡泵结构示意图
磁力旋涡泵结构示意图
